Прибор для определения мест повреждений кабеля DET-3000
Цена: звоните руб.

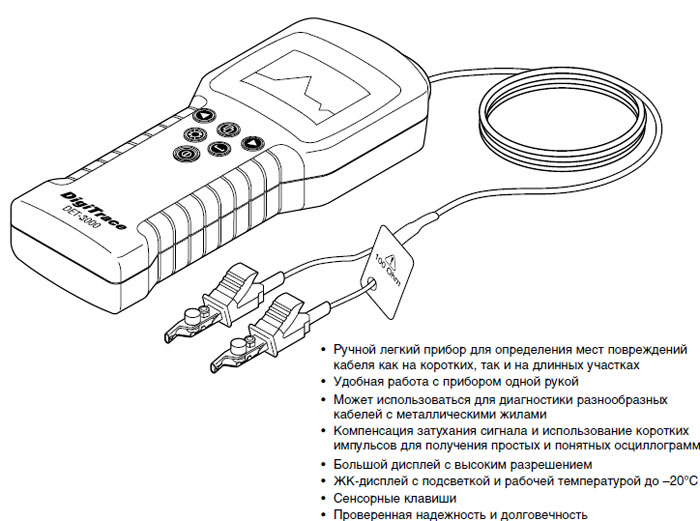

DET 3000 — ручной прибор для определения мест повреждения нагревательных кабелей, использующий принцип импульсной рефлектометрии (TDR) для определения местоположения повреждений кабеля. DET 3000 обеспечивает высокую производительность при определении мест повреждений всех типов кабелей с металлическими жилами, включая многие типы греющих кабелей. Передовые технические решения, используемые в приборе, делают его надежным, гибкими и в высшей степени простым в использовании. Большой дисплей с подсветкой, сенсорные клавиши и возможность работы при температурах до –20°C позволяют использовать прибор в самых различных условиях. DET 3000 позволяет определить место повреждения кабеля с точностью до 20 см (при работе в самом коротком диапазоне измерений). Автоматическая система компенсации ослабевания сигнала обеспечивает легкое определение мест повреждения кабелей любой длины.
Принципы работы
Если нагревательный кабель металлический и имеет как минимум две жилы, он может быть проверен импульсным рефлектометром. Импульсные рефлектометры работают на том же принципе, что и радар и применимы для большей части кабелей. По кабелю передается импульс энергии. Когда он достигает разрыва, такого как конец кабеля или повреждение по его длине, то часть его возвращается назад к прибору. DET 3000 измеряет время, за которое сигнал доходит до разрыва и отражается обратно, переводит это время в расстояние и отображает эту информацию в виде осциллограммы и/или показания расстояния. DET 3000 может определять местоположение крупных и мелких повреж- дений кабеля, включая повреждение оболочки кабеля, обрыв проводника, повреждение водой, слабый контакт, перегиб, обрыв и разрушение кабеля, короткое замыкание жил и компонентов системы, а также ряд других причин отказа. Кроме того, DET 3000 может быть также использован для проверки бухт кабеля на предмет повреждений, полученных в ходе транспортировки, проверки длины бухты кабеля или количества использованного кабеля. Скорость работы и точность измерений DET 3000 делают его использование одним из наилучших методов для определения мест повреждения нагревательного кабеля.
Технические характеристики
| Диапазоны измерений (номинальные) | 10 м, 30 м, 100 м, 300 м, 1000 м, 3000 м |
| Точность | 0,9% от диапазона измерений |
| Разрешение | 1% от диапазона измерений |
| Скорость распространения | Переменная скорость распространения (pvf-фактор), значение от 0,2 до 0,99 сигнала по кабелю Прибор запоминает последнее значение используемого pvf-фактора |
| Характеристики импульса | Длина от 7 нс до 2 мкс, автоматически подбирается наилучшее значение для выбранного диапазона измерений Амплитуда 5 В номинальная при отсутствии концевой заделки (прямоугольные импульсы) |
| Полное выходное сопротивление | 25, 50, 75 и 100 Ом (по выбору) |
| Тестовые вводы | DET 3000 укомплектован тестовыми вводами с сопротивлением 100 Ом |
| Гнезда выводов | 2 x 4 мм на расстоянии 19 мм |
| Защита | Случайное подключение тестовых вводов к сети 250 В перем. тока не повредит прибор, однако использовать его таким образом небезопасно. Поэтому перед началом измерений необходимо убедиться, что вся проверяемая система отключена от питающей сети. Прибор НЕ ПРЕДНАЗНАЧЕН для проверки кабелей, подключенных к питающей сети. Перед началом измерений всегда следует убедиться, что вся проверяемая система отключена от питающей сети. |
| Дисплей | Жидкокристаллический, 128 x 64 точек с задней подсветкой |
| Курсор | Одинарная вертикальная линия |
| Единицы измерения | Метры или футы (по выбору) |
| Питание | Номинальное напряжение — 9 В пост. тока 6 батареек (щелочные, размер AA, тип LR6, не перезаряжаемы) Срок службы батареек — около 16 часов при температуре окр. среды 20°C и выключенной подсветке дисплея |
| Допустимая температура | при эксплуатации: –20...+55°C при хранении: –30..+70°С |
| Относительная влажность | 93% при +40°C |
| Степень защиты | Водонепроницаем, соотв. BS 2011, часть 2.1 R/IEC 68-2-18, Test Ra |
| Безопасность | EC Directive 73/23/EEC, поправка 3/68/EEC BS EN 41003: 1997 |
| Соответствие электромагнитным стандартам (EMC) | EC Directive 89/336/EEC, поправка EC directive 93/68/EEC BS EN 50082-1: 1992 BS EN 55011: 1991 (Группа 1/Класс B) Прибор предназначен для использования в бытовых и мягких промышленных условиях |
| Габариты | 250 x 100 x 55 мм |
| Вес | 1,1 кг (включая батареи, чехол, тестовые вводы и инструкцию) |
