Самоограничивающийся кабель VPL (до 230°С)
-
Самоограничивающийся кабель 5VPL2-CT
Тип кабеля самоограничивающийся Мощность 15 Макс. рабочая темп., °C 230 Область применения обогрев трубопроводов Цена: звоните -
Самоограничивающийся кабель 10VPL2-CT
Тип кабеля самоограничивающийся Мощность 30 Макс. рабочая темп., °C 210 Область применения обогрев трубопроводов Цена: звоните -
Самоограничивающийся кабель 15VPL2-CT
Тип кабеля самоограничивающийся Мощность 45 Макс. рабочая темп., °C 180 Область применения обогрев трубопроводов Цена: звоните -
Самоограничивающийся кабель 20VPL2-CT
Тип кабеля самоограничивающийся Мощность 60 Макс. рабочая темп., °C 150 Область применения обогрев трубопроводов Цена: звоните
Самоограничивающиеся высокотемпературные греющие кабели VPL предназначены для электрообогрева в промышленных условиях трубопроводов и различного оборудования. Греющие кабели VPL также могут использоваться для поддержания технологочисекой температуры защиты от замерзания в случаях, требующих высокой мощности обогрева и/или устойчивости кабеля к высоким температурам. Греющие кабели VPL могут выдерживать пропарку и температуру до 250С в выключенном состоянии и поддерживать температуру до 230С во включенном состоянии. Самоограничивающиеся греющие кабели VPL состоят из спирального греющего элемента, изгоовленного из сплава с высоким удельным сопротивлением, намотанного вокруг двух параллельных токоведущих жил. Параллельная конструкция самоограничивающегося кабеля VPL позволяет нарезать кабель на отрезки нужной длины и производить оконцевание кабеля непосредственно при монтаже. Мощность обогрева уменьшается с увеличением температуры. Данный тип кабеля допускается монтировать однократно внахлест. Технические характеристика обеспечивают греющему кабелю VPL низкий пусковой ток и высокую мощность обогрева при повышенных температурах.
Структура нагревательного кабеля
Область применения
| Классификация зон | Взрывоопасные, класс 1, класс 2 (газ), класс 21, класс 22 (пыль) Нормальные |
| Тип обогреваемой поверхности | Углеродистая сталь Окрашенный или неокрашенный металл Нержавеющая сталь |
| Химическая стойкость | Органические и коррозийные среды По вопросам применения в агрессивных органических и коррозийных средах обратитесь за консультацией к нашим специалистам |
Напряжение питания
230 или 254 В переменного тока (для получения информации о работе с другими напряжениями свяжитесь с нашими специалистами)
Сертификация
Самоограничивающиеся греющие кабели VPL разрешены к применению во взрывоопасных зонах сертификатами Baseefa 2001 Ltd, Ростехнадзором России, Проматомнадзор Беларуси.
- BAS 00 ATEX 2163 X Ex II 2 GD Ex es II T*
* Рассчитывается при проектировании
Технические характеристики
| Максимально допустимая температура (периодическая работа) | 250 C Максимальное суммарное время работы не более 1000 ч |
| Класс температуры | Определяется в соответствии с принципами стабилизированного расчета. Для расчета используйте программу TraceCalc или свяжитесь с нашими специалистами. |
| Минимальная температура монтажа | -60C |
| Минимальный радиус изгиба | при -60 С: 20 мм |
Оценка мощности обогрева

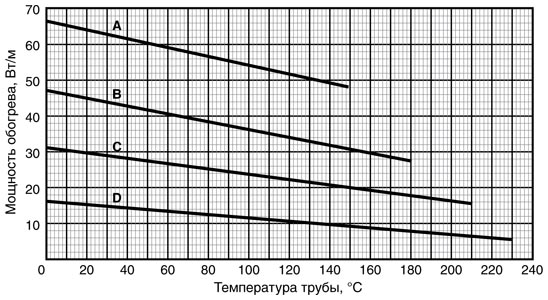

Номинальная мощность обогрева при напряжении 230В на теплоизолированных стальных трубах
| A | 20VPL CT |
| B | 15VPL CT |
| C | 10VPL CT |
| D | 5VPL CT |
Для выбора греющего кабеля, наиболее полно соответствующего Вашим нуждам, используйте программу Tyco Thermal Controls TraceCalc.
Поправочные коэффициенты при напряжении питания 254В
| Мощность | Длина цепи | |
| 5VPL2-CT | 1,20 | 1,05 |
| 10VPL2-CT | 1,19 | 1,04 |
| 15VPL2-CT | 1,19 | 1,04 |
| 20VPL2-CT | Нет | Нет |
